Hachmannkai
2019 | Unter- und Überwasserscanning Hamburg
Leistungen HydroMapper:
Unterwasserscanning
3D Bauwerksscanning über Wasser
Auswertung 3D Bauwerksscanning
Erstellen BIM-konformes Bauwerksmodell
Erstellen von hochauflösenden 360° Panoramen
Vertikale Orthophotos (VDOP)
Objekt-/Flächenart und Dimension
Länge Kaimauer: ca. 500 m
Projektbeschreibung:
Die Hamburg Port Authority (HPA) plant den Neubau einer Kaimauer am Hachmannkai, um die bestehende, abgängige Anlage zu ersetzen. Zu diesem Zweck soll die Kaimauer unter und über Wasser vermessen werden.
Die Messungen dienen insbesondere der Aufnahme der Holzpfahlsituation. Da die vorhandene Kaimauer in ihrer Standsicherheit reduziert ist, soll die neue Verankerung der vorgesetzten Spundwand durch die bestehenden Holzpfähle der alten Konstruktion abgeteuft werden.
Zur besseren Berücksichtigung der örtlichen Planungsrandbedingungen wurden neben der Kaimauer auch die örtlichen Gebäude sowie die rückliegende Hochwasserschutzwand aufgenommen. Dadurch konnte ein vollständiges 3D Modell von der Bestandssituation erzeugt werden.

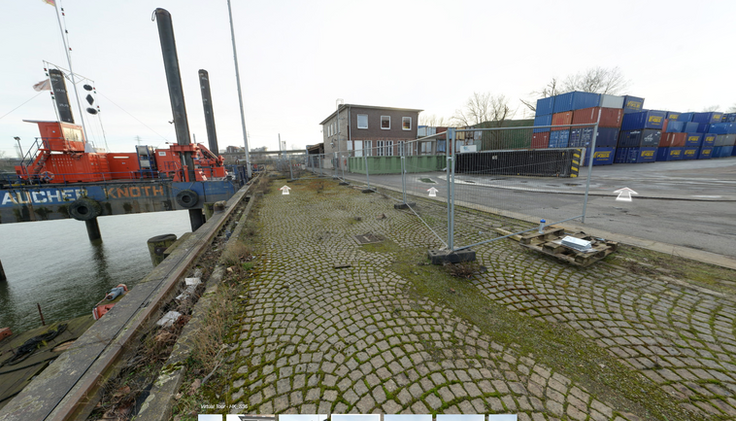

Darüber hinaus wurden noch hochauflösende 360° Messbilder und vertikale Orthofotos von der Kaimauer zur Verifizierung von örtlichen Leitungsplänen dem Planerteam zur Verfügung gestellt.
